Балка поперёк котлована пересекает ростверк и плиту. Анкер освобождает контур и держит стенку с внешней стороны.
Тяга уходит в грунт за шпунтовую стенку, когда распор поперёк котлована режет пятно плиты. Считаем усилие, бурим скважину, ставим обойму и сажаем анкер на пояс.
Балка поперёк котлована пересекает ростверк и плиту. Анкер освобождает контур и держит стенку с внешней стороны.
Одного пояса уже мало: давление грунта и воды собираем тягой в коренной слой за стенкой.
У домов и сетей распор ставить некуда. Тяга идёт в грунт, техника вдавливания остаётся на контуре.

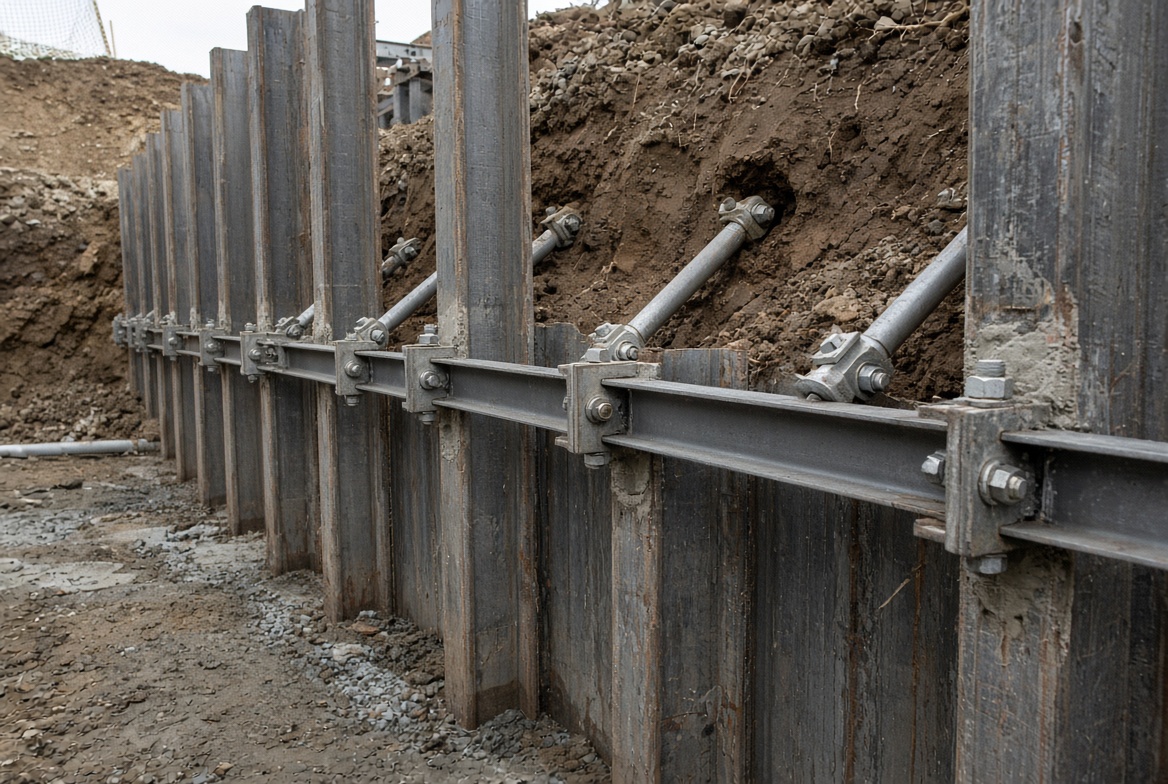

Обвязка из балки и листа уже стоит на оголовках. Анкер садится на пояс, а не в отдельный профиль.
Бурим за стенку под углом, длина по расчёту заделки в несущий слой.
Стержень или канат расчётного сечения. Узел на поясе с опорной плитой.
Цементный корень в забое скважины. Набор прочности до натяжения.
Тянем до контрольного усилия и фиксируем. Шаг анкеров по длине стенки.
Ведомость усилий и отметка пояса. Копку следующего яруса открываем после крепления.
Берём ширину котлована, глубину и то, где встанет плита. Если распор режет пятно, считаем анкер. Пояс уже на стенке: бурим скважину за контур, ставим тягу и обойму, после набора тянем усилие. Ярус ниже пояса открываем только после фиксации анкеров. На свободном контуре распор остаётся дешевле, анкер берём там, где балка мешает работам нулевого цикла.
| Параметр | Как берём в расчёт |
|---|---|
| Высота стенки | Усилие на тягу и шаг анкеров |
| Грунт за стенкой | Длина скважины и корень обоймы |
| Пятно плиты | Анкер вместо распора, если балка режет контур |
| Соседние сети | Угол скважины обходит действующие линии |
| Срок стояния | Временный котлован или постоянный берег |
Распор — балка внутри котлована. Анкер — тяга в грунт за стенкой, контур внутри свободен.
Да. Анкер сажается на обвязку. Пояс считаем вместе с креплением, если его ещё нет.
После натяжения и фиксации. До этого ярус ниже пояса остаётся закрытым.
Этого хватает, чтобы понять, считать распор или анкер. Чертёж пятна можно приложить ответом на письмо.
